二位三通电磁阀通用性广、灵敏性高、严密性强、寿命性长、功能强大、可换向通道。
二位三通电磁阀工作原理：
一进一出：常闭式：当线圈通电时，2通向1，1与3关闭；当线圈断电时，2与1关闭，1通向3。
常开式：当线圈通电时，3与1关闭，1通向2；当线圈断电时，3通向1、1与2关闭。
一进二出：当线圈通电时，1通向2，1与3关闭；当线圈断电时，1与2关闭，1通向3。
二进一出：当线圈通电时，2通向1，3与1关闭；当线圈断电时，2与1关闭，3通向1。
注：二进一出工作原理的阀两进口端压力不相等时，需加止回阀。

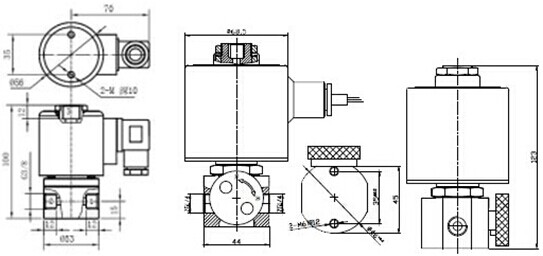

单线圈二位三通电磁阀结构图

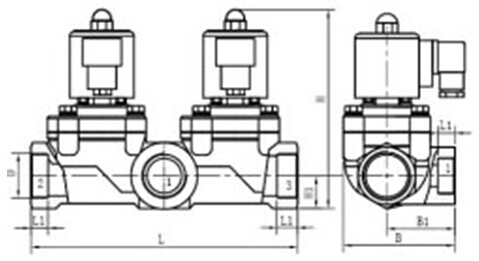

双线圈二位三通电磁阀结构图

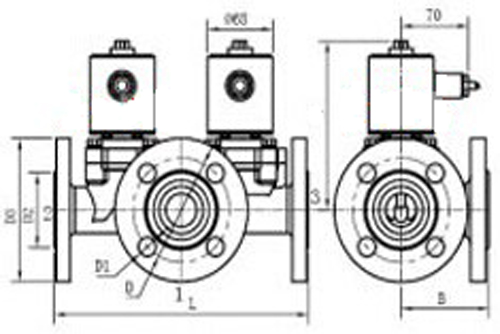

法兰二位三通电磁阀结构图
双线圈二位三通电磁阀外形尺寸：
|
公称通径 |
L |
D |
D1 |
D2 |
D3 |
H |
H2 |
B |
材质 |
|
DN15 |
200 |
Φ65 |
4-Φ14 |
Φ46 |
Φ89 |
135 |
150 |
55 |
304/316 |
|
DN20 |
220 |
Φ75 |
4-Φ14 |
Φ56 |
Φ99 |
140 |
155 |
60 |
304/316 |
|
DN25 |
250 |
Φ85 |
4-Φ14 |
Φ65 |
Φ110 |
145 |
160 |
65 |
304/316 |
|
DN32 |
280 |
Φ100 |
4-Φ18 |
Φ76 |
Φ137 |
155 |
170 |
75 |
304/316 |
|
DN40 |
300 |
Φ110 |
4-Φ16 |
Φ85 |
Φ144 |
160 |
175 |
80 |
304/316 |
|
DN50 |
325 |
Φ125 |
4-Φ16 |
Φ100 |
Φ152 |
170 |
185 |
90 |
304/316 |
|
DN65 |
400 |
Φ145 |
4-Φ18 |
Φ118 |
Φ179 |
195 |
210 |
130 |
304/316 |
|
DN80 |
480 |
Φ160 |
8-Φ18 |
Φ132 |
Φ194 |
220 |
235 |
145 |
304/316 |
|
DN100 |
560 |
Φ180 |
8-Φ18 |
Φ156 |
Φ223 |
240 |
255 |
160 |
304/316 |
|
DN125 |
640 |
Φ210 |
8-Φ18 |
Φ184 |
Φ248 |
250 |
265 |
160 |
304/316 |
|
DN150 |
900 |
Φ240 |
8-Φ22 |
Φ211 |
Φ280 |
330 |
345 |
200 |
304/316 |
|
DN200 |
950 |
Φ295 |
12-Φ22 |
Φ266 |
Φ340 |
350 |
365 |
200 |
304/316 |
