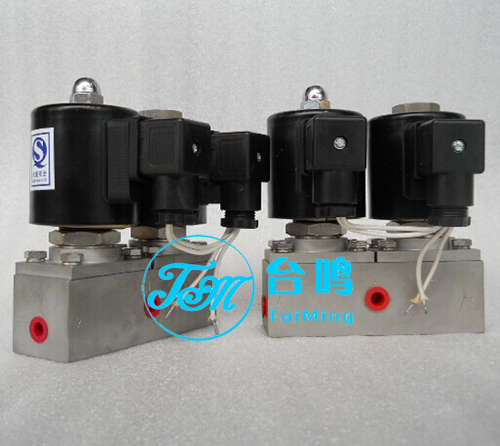

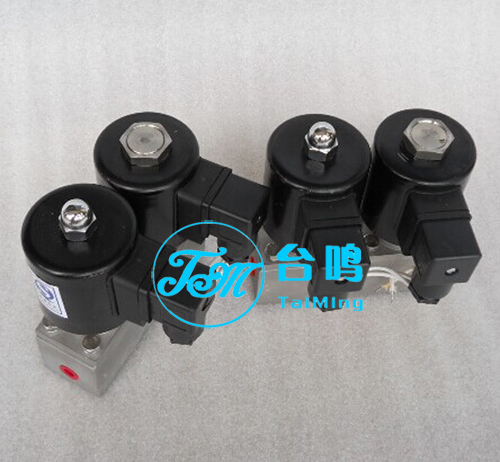

二位三通电磁阀

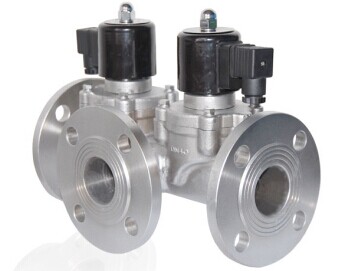

                                法兰两位三通电磁阀外形图

二位三通电磁阀为双线圈控制,一个线圈瞬间通电后关闭电源、阀打开,另一个线圈瞬间通电后关闭电源、阀关闭。可以长时间保持关闭或打开状态,能使线圈寿命更长。



二位三通电磁阀产品特点:
双线圈控制、换向和分流迅速;阀芯为双活塞阀芯、在真空负压、零压时都能正常工作;性能稳定;精制线圈、不易烧毁。阀体接口,左右与前端三个接口。



二位三通电磁阀工作原理:
一进一出:常闭式:当线圈通电时,2通向1,1与3关闭。当线圈断电时,2与1关闭,1通向3。
     常开式:当线圈通电时,3与1关闭,1通向2。当线圈断电时,3通向1,1与2关闭。
一进二出:当线圈通电时,1通向2,1与3关闭;当线圈断电时,1与2关闭,1通向3
二进一出:当线圈通电时,2通向1,3与1关闭;当线圈断电时,2与1关闭,3通向1
注:二进一出工作原理的阀两进口端压力不相等时,需加止回阀。



二位三通电磁阀主要技术参数:
通径范围:DN1~200mm
控制方式:常开、常闭
阀体材质:四氟乙烯、PP、不锈钢
适用介质:水、气、油、腐蚀流体等
压力范围:0~0.6、0.01~50MPa
温度范围:-196℃~(+100、+200)
电源电压: DC12~24V(直流电最佳)、AC110~220V
介质粘度:小于50C St(大于时需定制)
防护性能:防尘、防水、防爆。根据工况选择
接线方式:接线座式;引线式;插头式
连接方式:外螺纹、内螺纹、法兰、焊接(特殊接口可定做或加转接头)
相关产品微型两位三通电磁阀 法兰二位三通电磁阀
