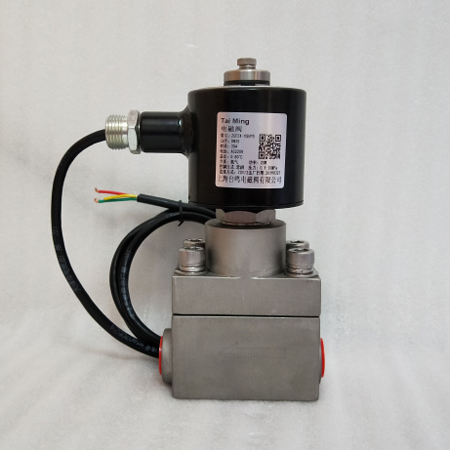

防爆水用电磁阀
原理结构:直动式、分步直动式、先导式
流体范围:水、空气、油及其它非腐蚀性液体,气体
工作压力:0-0.6MPa、1.0Mpa、1.6Mpa~150MPa
流体温度:-10~+80℃、+150℃、+200℃、+300℃
公称通径:DN1-800
连接方式:内螺纹、法兰、焊接
控制方式:常闭式、常开式、自保持式
阀体材质:黄铜、不锈钢、铸钢
标准电压:AC220V、DC24V、DC12V
电气连接:引线式、接线座式(3个接线端子)
防护等级:防护等级IP65、IP67
特殊功能:E防爆型;K常开;S手动;X信号反馈
水用电磁阀产品特点:
防爆水用电磁阀/液用电磁阀采用活塞技术改进而成,耐温耐工作压力强,性能稳定;广泛适用于水、空气、油及其它非腐蚀性液体,气体,应用于石油化工、电力装备、污水处理、暖通空调、锅炉补水、清洗设备、电镀涂装、灌装计量、通风设施、食品工业、给水排水系统等。

不锈钢水用电磁阀外形尺寸:

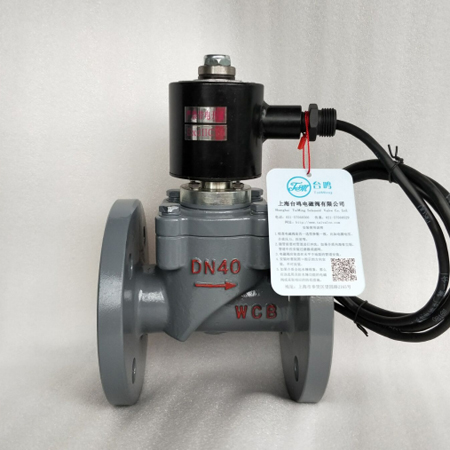

不锈钢法兰防爆电磁阀尺寸图

公称通径 内螺纹 法兰(单位mm)
G螺纹 L 重量KG  L H D n-d 重量KG
DN15 G1/2 70 150 2.3 100 150 φ95 φ65 4-φ14 3.5
DN20 G3/4 85 160 2.5 110 155 φ105 φ75 4-φ14 4
DN25 G1 95 165 2.8 125 165 φ115 φ85 4-φ14 5
DN32 G1-1/4 115 180 3.5 140 170 φ135 φ100 4-φ18 6.3
DN40 G1-1/2 130 190 4.3 150 180 φ145 φ110 4-φ18 7.5
DN50 G2 145 205 4.5 165 185 φ160 φ125 4-φ18 9
DN65 200 250 φ180 φ145 4-φ18 16
DN80 240 270 φ190 φ160 8-φ18 21
DN100 280 305 φ215 φ180 8-φ18 31
DN125 310 305 φ245 φ210 8-φ18 41
DN150 460 360 φ280 φ240 8-φ23 56
DN200 600 450 φ335 φ295 12-φ23 91
DN250 650 φ405 φ355 12-φ26
DN300 750 φ460 φ410 12-φ26
DN350 850 φ520 φ470 16-φ26
DN400 950 φ580 φ525 16-φ30
DN500 1150 φ715 φ650 20-φ33
电磁阀选型依据:
1、根据管道参数选择电磁阀内径尺寸:通径(即DN)、接口方式
2、接口方式,一般≥DN50要选择法兰接口,≤DN50则可根据用户需要自由选择(内螺纹、外螺纹、焊接、法兰等)。
3、根据工作压力:如果工作压力低则须选用直动或分步直动式原理;工作压差在0.04Mpa以上时直动式、分步直动式、先导式均可选用。
4、电源选择:电压规格应尽量优先选用AC220V、DC24较为方便。
5、控制方式:根据持续工作时间长短来选择:常闭、常开、或可持续通电、自保持式
6、根据工况要求选择辅助功能:防爆、止回、手动、防水、潜水、信号反馈。
