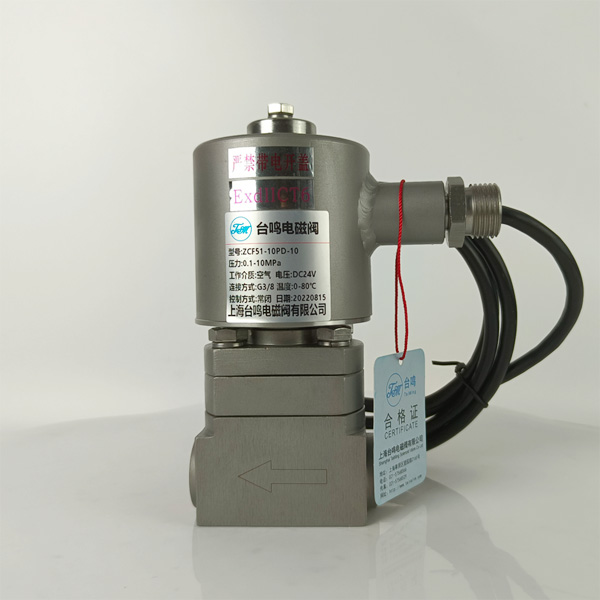

全不锈钢电磁阀

阀体材质：304不锈钢、316不锈钢、316L不锈钢

线圈壳体：45#钢、304、316、316L

动作方式：直动型、先导型、

控制方式：常闭式、常开式，自保持式

电源电压：DC12V、DC24V~DC220V、AC24V~AC220V

压力范围：0-0.3MPa、1.6mpa、2.5~200MPa

介质温度：-196℃,-40℃,0-80℃,150℃,300℃,400℃

适用介质：水、气、油、天然气、蒸汽、二氧化碳等

联接方式：内螺纹、外螺纹、法兰，活接焊接

功能选配：防水、防爆、手动功能、信号反馈

防爆等级：ExdIICT5(IP65)、ExdIICT6(IP67)

出线方式：引线式、接线座式

整体不锈钢电磁阀认准上海台鸣(TAIMINGF)防爆,低温,高温,耐腐蚀,产品质量和服务让客户满意,始终坚持专业,优质的服务!价格更优惠!
不锈钢防爆电磁阀广泛应用于造纸、电力、燃气、给水排水、石油、化工、石化、机械设备配套、电子工业等领域。
不锈钢电磁阀产品用途：
不锈钢电磁阀适用于气体或液体管路的开关控制，是两位DO控制，一般用于流通管道的控制通断，台铭牌整体不锈钢电磁阀常见用于各种管道的控制。
（1）开关形式：整体不锈钢防爆电磁阀通过线圈驱动，开或关，开关时动作时间短。
（2）适用工艺：整体不锈钢防爆电磁阀适合一些特殊地工艺要求，比如液体或气体的通断、流体介质特殊控制等。

全不锈钢电磁阀外形尺寸：

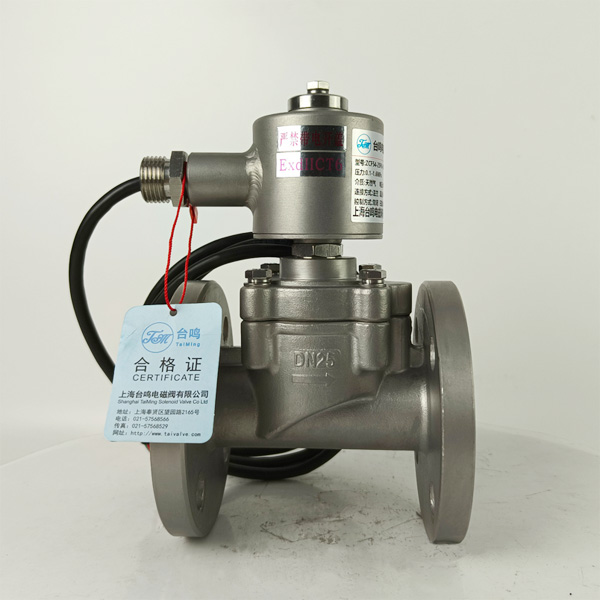

不锈钢法兰防爆电磁阀尺寸图

公称通径	内螺纹				法兰（单位mm）
公称通径	G螺纹	L	H	重量KG	L	H	D	K	n-d	重量KG
DN15	G1/2	70	150	2.3	100	150	φ95	φ65	4-φ14	3.5
DN20	G3/4	85	160	2.5	110	155	φ105	φ75	4-φ14	4
DN25	G1	95	165	2.8	125	165	φ115	φ85	4-φ14	5
DN32	G1-1/4	115	180	3.5	140	170	φ135	φ100	4-φ18	6.3
DN40	G1-1/2	130	190	4.3	150	180	φ145	φ110	4-φ18	7.5
DN50	G2	145	205	4.5	165	185	φ160	φ125	4-φ18	9
DN65					200	250	φ180	φ145	4-φ18	16
DN80					240	270	φ190	φ160	8-φ18	21
DN100					280	305	φ215	φ180	8-φ18	31
DN125					310	305	φ245	φ210	8-φ18	41
DN150					460	360	φ280	φ240	8-φ23	56
DN200					600	450	φ335	φ295	12-φ23	91
DN250					650		φ405	φ355	12-φ26
DN300					750		φ460	φ410	12-φ26
DN350					850		φ520	φ470	16-φ26
DN400					950		φ580	φ525	16-φ30
DN500					1150		φ715	φ650	20-φ33

不锈钢法兰防爆电磁阀工作原理：
常闭：当线圈通电时，电磁铁芯吸合，卸压孔打开，主活塞由介质压力推动，打开主阀口，介质流通。
当线圈断电时，主阀口关闭，介质截止。
常开：当线圈通电时，电磁铁芯吸合，卸压孔关闭，主活塞由介质压力推动，关闭主阀口，介质截止。
当线圈断电时，主阀口打开，介质流通
