燃气电磁阀
防护等级:ExdIIBT4、ExdIICT5、ExdIICT6
功能选配:防水、防爆、带手动复位、带信号反馈
连接方式:内螺纹连接、法兰连接、焊接
适用介质:天燃气、煤气、液化气,液氨等易燃易爆流体
适用温度:-40~100℃
控制方式:常开型、常闭式
标准电压:DC12V/24V、AC220其它电压可定做
接线方式:接线座式、引线式
工作压力:0~0.1mpa、0~1.0mpa
通径范围:DN15~800mm
阀体材质:铸钢(WCB)不锈钢(304、316、316L)

燃气电磁阀说明书:
1.紧急切断燃气电磁阀在开启状态有两种关阀方式:
①给电磁线圈提供一个(约1秒)瞬时电能,电磁阀则快速关闭;
②打开防护盖,手动压下红色手柄也可关阀,关阀后状态自保持。
注意:通常情况不宜打开防护盖,以免误操作关阀。
2.电磁阀在关闭状态只有一种开阀方式:手动用力向上拉起红色手柄,即可开阀。开阀状态可自保持。
注意:开阀时,如手柄向上提拉困难,则应采取措施使阀门两端进、出口压力平衡,平衡后再开阀;切忌野蛮操作,以免损坏开阀执行机构。
3.电磁阀在开启状态:由于采用磁锁原理设计,因此电磁阀在遇有害的强烈震动时,电磁阀可能会自动关闭,属正常情况。如果开阀自锁力不正常(过小),则应通知厂家维修。
4.当阀紧急切断后,须人工现场确认,排除事故隐患方能手动复位,恢复通气。



防爆燃气电磁阀的安装事项:
防爆燃气电磁阀在安装的过程中,需要注意以下十大事项。
1、安装时电磁阀线圈向上,并保持垂直位置,电磁阀上箭头或标记应与管道流向一致,不得安装在有溅水或漏水的地方。
2、燃气防爆电磁阀的工作介质应清洁无颗粒杂质,电磁阀内件表面上的污物及过滤器,需定期清洁干净。
3、防爆燃气电磁阀前后管道上需安装压力表,以便观察管道压力。
4、在管路系统中,安装在支路上的电磁阀通径应小于主管道阀门的通径。
5、安装电磁阀前,管道必须清洗干净,建议在阀前安装过滤器,蒸汽管道安装疏水阀。
8、在管路刚性不足情况下,建议把阀前管道用支架固定,以免电磁阀工作时引起振动。
9、在安装前,要注意看清产品标牌,认真阅读使用说明书,判断产品是否符合使用条件。
10、在电磁阀发生故障时,为了及时隔离电磁阀,并保证系统正常运行,最好安装旁路装置
在防爆燃气电磁阀的安装事项上,还有什么不明白的,可以联系我们。

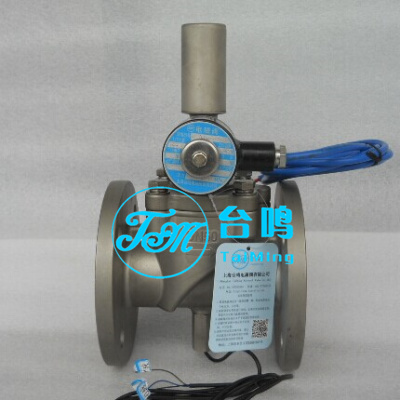

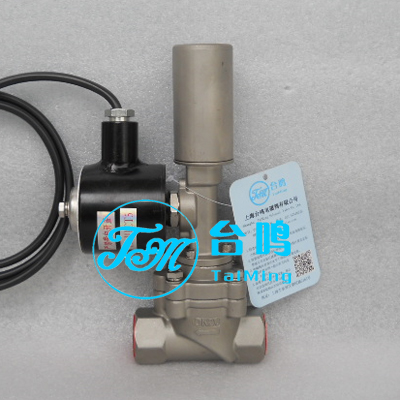

防爆型燃气电磁阀外型尺寸防爆型燃气电磁阀图片

公称
通径

内螺纹

法兰(单位mm)

G螺纹

L

H

重量KG

L

H

D

K

N-D

重量KG

DN15

G1/2

70

185

2.8

100

175

φ95

φ65

4-φ14

4

DN20

G3/4

85

195

3

110

180

φ105

φ75

4-φ14

4.5

DN25

G1

95

205

3.3

125

190

φ115

φ85

4-φ14

5.5

DN32

G1-1/4

115

215

4

140

195

φ135

φ100

4-φ18

6.8

DN40

G1-1/2

130

225

4.8

150

205

φ145

φ110

4-φ18

7.7

DN50

G2

145

240

5

165

215

φ160

φ125

4-φ18

9.6

DN65









200

275

φ180

φ145

4-φ18

16.6

DN80









240

290

φ190

φ160

8-φ18

21.8

DN100









280

330

φ215

φ180

8-φ18

31.8

DN125









310

330

φ245

φ210

8-φ18

41.8

DN150









460

350

φ280

φ240

8-φ23

56.8

DN200









460

350

φ335

φ295

12-φ23

91.8

其它规格尺寸向本公司联系
