燃气紧急切断电磁阀|防爆燃气紧急切断电磁阀-上海台鸣

产品中心

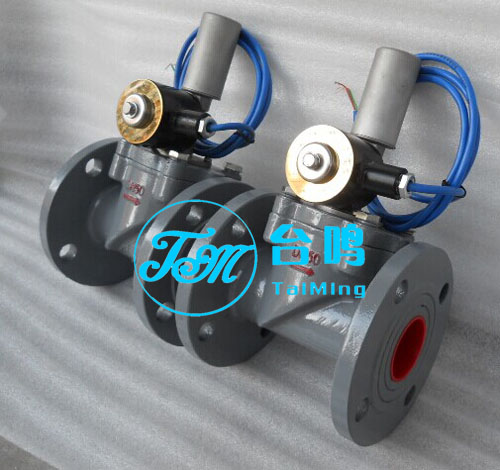

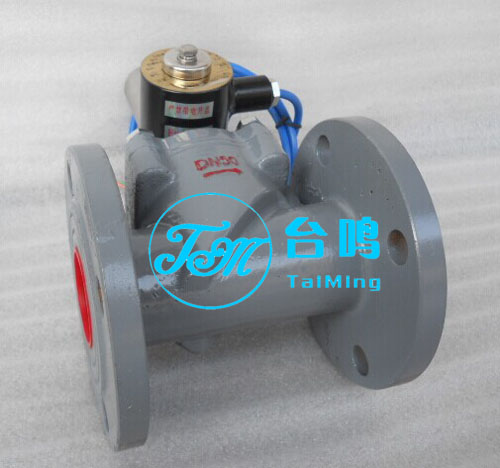

燃气紧急切断电磁阀

阀体材质：铸钢、铝合金、不锈钢
适用介质：燃气、油、腐蚀流体等
通径范围：DN1～DN800
控制方式：常开
压力范围：0～1.6MPa
温度范围：-20～+100
电源电压: DC12～110V; AC24～220V
接线方式：接线座式；引线式；插头式
防护性能：防尘、防爆、防水。根据工况选择
介质粘度：小于50C St(大于时需定制）
连接方式：法兰、焊接、内螺纹（外螺纹和特殊接口可定做或加转接头）

燃气紧急切断电磁阀产品特点：
阀关闭后在通电或断电都不会自动开启，需手动拉开，保持打开状态，节能、安全；不锈钢阀芯，性能稳定；瞬间通电、快速切断；零泄漏。

燃气紧急切断阀应用范围：
工业炉窑、燃气管网、燃气处理厂、加气站、燃气泄漏报警系统、消防报警系统等城市或工厂易燃易爆介质切断；当发现事故隐患时快速切断，及时制止事故发生。

燃气紧急切断电磁阀工作原理：
A：阀需要打开时，旋下防护罩（防护罩中间有螺纹孔型，将他旋在联动杆上当手柄使用），用力拉手柄，阀打开。
B：阀需要关闭时，线圈通电不超过30秒钟，阀迅速关闭。
特殊功能：
信号反馈：当阀打开时，信号公共线和开信号线接通；当阀关闭时，信号公共线和关信号线接通。
手动功能：安全阀需要关闭时，旋下手动防护罩，用力按手动柄，阀关闭。

燃气紧急切断电磁阀规格尺寸：

公称
通径

内螺纹

法兰（单位：mm)

G螺纹

L

H

重量KG

L

H

D

K

N-D

重量KG

DN15

G1/2

70

185

2.8

100

175

ф95

ф65

4-ф14

4

DN20

G3/4

85

195

3

110

180

ф105

ф75

4-ф14

4.5

DN25

G1

95

205

3.3

125

190

ф115

ф85

4-ф14

5.5

DN32

G1+1/4

115

215

4

140

195

ф135

ф100

4-ф18

6.8

DN40

G1+1/2

130

225

4.8

150

205

ф145

ф110

4-ф18

7.7

DN50

G2

145

240

5

165

215

ф160

ф125

4-ф18

9.6

DN65

200

275

ф180

ф145

4-ф18

16.6

DN80

240

290

ф190

ф160

8-ф18

21.8

DN100

280

330

ф215

ф180

8-ф18

31.8

DN125

310

330

ф245

ф210

8-ф18

41.8

DN150

460

350

ф280

ф240

8-ф23

56.8

DN200

460

350

ф335

ф295

12-ф23

91.8

其它规格可定做
相关产品：ZCRB燃气紧急切断电磁阀超大口径燃气紧急切断电磁阀

021-57568566

15900668669

taivalve@163.com

公称通径	内螺纹				法兰（单位：mm)
公称通径	G螺纹	L	H	重量KG	L	H	D	K	N-D	重量KG
DN15	G1/2	70	185	2.8	100	175	ф95	ф65	4-ф14	4
DN20	G3/4	85	195	3	110	180	ф105	ф75	4-ф14	4.5
DN25	G1	95	205	3.3	125	190	ф115	ф85	4-ф14	5.5
DN32	G1+1/4	115	215	4	140	195	ф135	ф100	4-ф18	6.8
DN40	G1+1/2	130	225	4.8	150	205	ф145	ф110	4-ф18	7.7
DN50	G2	145	240	5	165	215	ф160	ф125	4-ф18	9.6
DN65					200	275	ф180	ф145	4-ф18	16.6
DN80					240	290	ф190	ф160	8-ф18	21.8
DN100					280	330	ф215	ф180	8-ф18	31.8
DN125					310	330	ф245	ф210	8-ф18	41.8
DN150					460	350	ф280	ф240	8-ф23	56.8
DN200					460	350	ф335	ф295	12-ф23	91.8
其它规格可定做
