电磁阀型号表示方法
当今电磁阀的类型和材料种类越来越多,电磁阀型号的编制也愈来愈复杂; 电磁阀型号通常应表示电磁阀类型、防爆形式、工作形式、结构形式、连接形式、公称通径、压力等级、阀体材料等要素,电磁阀型号的标准化对电磁阀的设计、选用、经销,提供了方便。虽然没有电磁阀型号编制的统一标准,但逐渐适应电磁阀工业发展的需要;目前,电磁阀制造厂一般采用统一的编号方法;不能采用统一编号方法的,各生产厂家可按自己的情况制订出编号方法。
电磁阀型号编制方法的型号编制主要有电磁阀类型、防护形式、工作形式、结构形式、连接形式、公称通径、压力等级、阀体材料、手动功能、信号反馈功能、止回功能代号和代号的电磁阀型号表示方法,电磁阀型号编制方法适用于各类电磁阀、不锈钢、塑料电磁阀、铸钢电磁阀、高压电磁阀、防爆电磁阀、带手动功能电磁阀、带信号反馈功能电磁阀、带止回功能电磁阀的管道电磁阀产品。

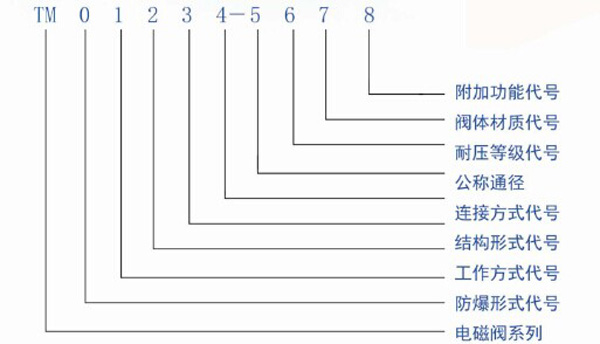

电磁阀起草字母(TM)
类型 | 防爆 | 防水 | 不防爆 |
代号 | F | F | - |
1-工作方式代号:
类型 | 常开 | 常闭 | 自保持 |
代号 | K | - | Z |
2-结构形式代号:
类型 | 直动式 | 分步直动式 | 先导式 | 紧急切断 |
代号 | 0 | 3 | 5 | Q |
4-连接方式代号:
类型 | 内螺纹 | 外螺纹 | 法兰 | 焊接 | 卡套 |
代号 | 1 | 2 | 4 | 6 | 9 |
5-公称通径代号(mm)阿拉伯数字表示
6-耐等级代号:
类型 | 真空 | 低压0~6.4mpa | 高压6.5~99mpa | 超高压≥1006.4mpa |
代号 | Y | M | H | G |
7-阀体材质代号:
类型 | 铸钢 | 不锈钢 | 铝合金 | 塑料 | 聚四氟 |
代号 | C | P | L | S | P |
8-特殊功能代号:
类型 | 信号反馈 | 手动功能 | 止回功能 |
代号 | X | S | D |
9-防爆二位三通电磁阀型号代号:不防爆不表示(F)
类型 | 一进一出 | 一进两出 | 两进一出 |
代号 | TMF2/3 | TMF2/31 | TMF2/32 |
电磁阀型号和名称编制方法示例:
a)二位二通电磁阀型号编制示例:防爆、常闭、分步直动式、法兰、通径32mm、1.6Mpa、铸钢:TMF04-32MC
b)二位二通电磁阀型号编制示例:防爆、常开、先导式、法兰、通径25mm、5Mpa、不锈钢、带手动功能:TMFK54-25MPS
c)二位三通电磁阀型号编制示例:防爆、一进两出、先导式、内螺纹、通径10mm、30Mpa、不锈钢:TMF2/3151-10HP
d)聚四氟乙烯电磁阀型号编制示例:常闭、先导式、内螺纹、通径8mm、0.6mpa:TM51-8MP
e)塑料电磁阀型号编制示例:常开、先导活塞式、法兰、通径40mm、0.6mpa、带信号反馈:TMK54-40MSX
