国家标准化管理委员会日前发布了《阀门型号编制方法》;由中国机械工业联合会提出,按照GB/T1.1-2009给出的规则起草,阀门型号编制方法由全国阀门标准化技术委员会(SAC/TC188)归口。
阀门型号编制方法规定了阀门的型号编制、阀门类型、驱动方式、连接形式、结构形式、密封面材料、压力和阀体材料代号和代号的表示方法。阀门型号编制方法适用于各类闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、排污阀、柱塞阀、减压阀、疏水阀、安全阀的管道阀门产品。
阀门型号表示方法

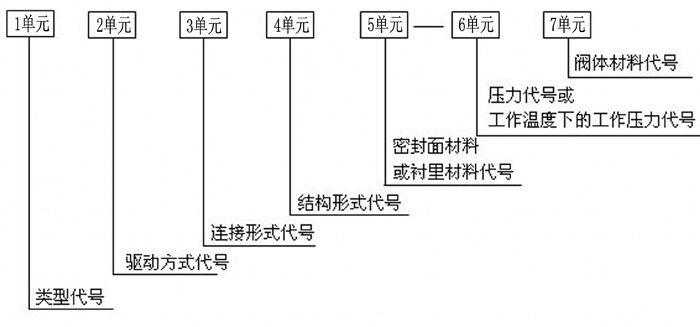

      当今阀门的类型和材料种类越来越多,阀门型号的编制也愈来愈复杂; 阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。阀门型号的标准化对阀门的设计、选用、经销,提供了方便。我国虽然有阀门型号编制的统一标准,但逐渐不能适应阀门工业发展的需要;目前,阀门制造厂一般采用统一的编号方法;不能采用统一编号方法的,各生产厂家可按自己的情况制订出编号方法。阀门型号编制方法

一单元、阀门类型(代号表):

类型 蝶阀 安全阀 隔膜阀 球阀 闸阀 止回阀 旋塞阀 减压阀 截止阀 过滤器 放料阀 安全阀
代号 D A G Q Z H X Y J GL FL A

二单元、阀门传动方式(代号表):

传动方式 电磁动 电磁-液动 电-液动 蜗轮 正齿轮 伞齿轮 气动 液动 气-液动 电动 手柄-手轮
代号 0 1 2 3 4 5 6 7 8 9 无代号

三单元、阀门连接方式(代号表):

连接方式 内螺纹 外螺纹 两不同连接 法兰 焊接 对夹 卡箍 卡套
代号 1 2 3 4 6 7 8 9
四单元、阀门结构形式(代号):
①蝶阀结构形式(代号表):

蝶阀结构形式 蝶阀代号 蝶阀结构形式 蝶阀代号
密封型 单偏心 0 非密封型 单偏心 5
中心垂直板 1 中心垂直板 6
双偏心 2 双偏心 7
三偏心 3 三偏心 8
连杆机构 4 连杆机构 9
②闸阀结构形式(代号表):
 闸阀结构形式  闸阀代号
 阀杆升降式  弹性闸板  0
 (明杆)  楔式闸板  刚性闸板  单闸板  1
 双闸板  2
 平行式闸板  单闸板  3
 双闸板  4
 阀杆非升降式(暗杆)  楔式闸板  单闸板  5
 双闸板  6
 平行式闸板  单闸板  7
 双闸板  8
③球阀结构形式(代号表):
球阀结构形式 球阀代号 球阀结构形式 球阀代号
浮动球 直通流道 1 固定球 直通流道 7
Y形三通流道 2 四通流道 6
L形三通流道 4 T形三通流道 8
T形三通流道 5 L形三通流道 9
 -  - 半球直通 0
④止回阀结构形式(代号表):
止回阀结构形式 止回阀代号 止回阀结构形式 止回阀代号
升降式阀瓣 直通流道 1 旋启式阀瓣 单瓣结构 4
立式结构 2 多瓣结构 5
角式流道 3 双瓣结构 6
 --  --  -- 蝶形止回式 7
⑤截止阀、节流阀和柱塞阀结构形式代号表:
截止阀结构形式 截止阀代号 截止阀结构形式 截止阀代号
阀瓣非平衡式 直通流道 1 阀瓣平衡式 直通流道 6
Z形流道 2 角式流道 7
三通流道 3  -  -
角式流道 4  -  -
直流流道 5  -  -
⑥隔膜阀结构形式代号表:
隔膜阀结构形式 隔膜阀代号 隔膜阀结构形式 隔膜阀代号
屋脊流道 1 直通流道 6
直流流道 5 Y形角式流道 8
⑦旋塞阀结构形式代号表:
旋塞阀结构形式 旋塞阀代号  旋塞阀结构形式 旋塞阀代号
填料密封 直通流道 3 油密封 直通流道 7
T形三通流道 4 T形三通流道 8
四通流道 5  -  -
⑧安全阀结构形式代号表:
安全阀结构形式 安全阀代号 安全阀结构形式 安全阀代号

弹簧载荷弹簧

密封结构

带散热片全启式 0

弹簧载荷弹簧不封闭

且带扳手结构

微启式、双联阀 3
微启式 1 微启式 7
全启式 2 全启式 8
带扳手全启式 4  -  -
杠杆式 单杠杆 2

带控制机构全启式

脉冲式

  6
双杠杆 4   9
⑨减压阀结构形式代号表:
减压阀结构形式 减压阀代号 减压阀结构形式 减压阀代号
薄膜式 1 波纹管式 4
弹簧薄膜式 2 杠杆式 5
活塞式 3  -  -
⑩疏水阀结构形式代号表:
疏水阀结构形式 疏水阀代号 疏水阀结构形式  疏水阀代号
浮球式 1 蒸汽压力式或膜盒式 6
浮桶式 3 双金属片式 7
液体或固体膨胀式 4 脉冲式 8
钟形浮子式 5 圆盘热动力式 9
排污阀结构形式代号表:
排污阀结构形式 排污阀代号 排污阀结构形式 排污阀代号
液面连接排放 截止型直通式 1 液底间断排放 截止型直流式 5
截止型角式 2 截止型直通式 6
    截止型角式 7
    浮动闸板型直通式 8

五单元、阀门密封材质(代号表):

材料 巴氏合金 渗氮钢 18-8系不锈钢 氟塑料 玻璃 Cr13不锈钢 衬胶 蒙乃尔合金
代号 B C D E F G H J M
材料 尼龙塑料 蒙乃尔 衬铅 Mo2Ti不锈钢 塑料 铜合金 橡胶 硬质合金 阀体直接加工
代号 N P Q R S T X Y W

六单元、阀门公称压力
数值用阿拉伯数字直接表示(__MPa)MPa的数值公斤数的10倍

七单元、阀门阀体材料(代号表):

阀体材料 钛及钛合金 碳钢 Cr13系不锈钢 铬钼钢 可锻铸铁 铝合金
代号 A C H I K L
阀体材料 球墨铸铁 Mo2Ti系不锈钢 塑料 铜及铜合金 18-8系不锈钢 灰铸铁
代号 Q R S T P Z

1、阀门阀体材料代号表:
序号 代号 阀体材料
1 Z 灰铸铁
2 T 铜及铜合金
3 C 碳钢
4 K 可锻铸铁
5 Q 球墨铸铁
6 I 铬钼钢:1Cr5MO、ZG1Cr5 MO
7 P 18-8系不锈钢:Cr18Ni9Ti、ZG1Cr18Ni9Ti
8 R 1Mo2T系不锈钢:Cr18Ni12 MO2Ti、ZG1Cr18Ni12 MO2Ti
9 V 铬钼钒钢:12Cr1 MO1V、ZG12Cr1 MO1V
10 S 塑料
11 L 铝合金
12 H Cr13系不锈钢
13 A 钛及钛合金

注:Pg≤16kgf/cm2的灰铸铁阀,Pg≥25kgf/cm2的碳钢阀,省略本代号

2、阀门密封面或衬里材料代号表:

序号 密封面或衬里材料 代号
1 铜合金 T
2 橡胶 X
3 尼龙塑料 N
4 氟塑料 F
5 锡基轴承合金(巴氏合金) B
6 合金钢 H
7 渗氮钢 D
8 硬质合金 Y
9 衬胶 J
10 衬铅 Q
11 搪瓷 C
12 渗硼钢 P

注:1、由阀体直接加工的阀座密封材料代号用“W”表示。
    2、当阀座和阀瓣(阀板)密封材料不同时,用低硬度材料代号表示(隔膜阀除外)。

阀门型号和名称编制方法示例:
a)闸阀型号编制示例:电动、法兰连接、明杆楔式双闸板,阀座密封面材料由阀体直接加工,公称压力PN0.1MPa、阀体材料为灰铸铁的闸阀:Z942W-1电动楔式双闸板闸阀。
b)球阀型号编制示例:手动、外螺纹连接、浮动直通式阀座密封面材料为氟塑料、公称压力 PN4.0MPa、阀体材料为1Crl8Ni9Ti的球阀:Q21F-40P外螺纹球阀。
c)截止阀型号编制示例: 电动驱动对接焊连接、直通式、阀座密封面材料为堆焊硬质合金、工作温度540℃时工作压力7.0MPa、阀体材料铬钼钒钢的截止阀:J961Y-P54170V电动焊接截止阀
d)蝶阀型号编制示例:液动、法兰连接、垂直板式、阀座密封材料为铸铜、阀瓣密封面材料为橡胶、公称压力PN0.25MPa、阀体材料为灰铸铁的蝶阀:D741X-2.5液动蝶阀。
e)隔膜阀型号编制示例:气动常开式、法兰连接、屋脊式结构并衬胶、公称压力 PN0.6MPa、阀体材料为灰铸铁的隔膜阀:G6K41J-6 气动常开式衬胶隔膜阀。
