电磁阀管螺纹的种类及发展：

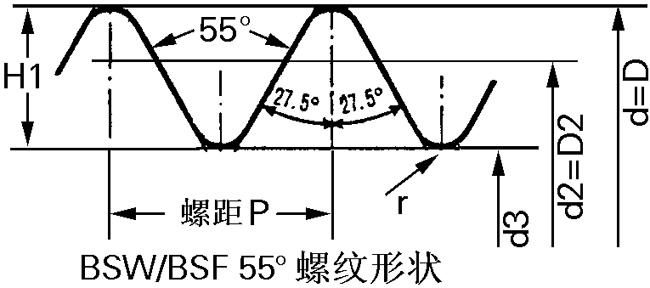

英制螺纹标准

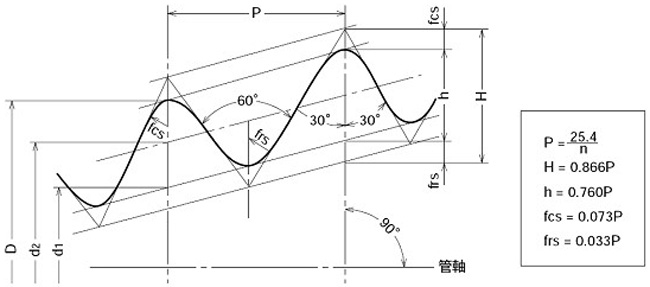

NPT螺纹标准
电磁阀螺纹标准尺寸：
螺纹标准的一种，按外形分圆柱、圆锥两种；按牙型角分55°、60°两种。螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸。一吋等于8分，1/4 吋就是2分，如此类推。
常见的管螺纹票标准主要包括以下几种：
英制螺纹G、美制螺纹NPT、米制/公制管螺纹M等。
英制管螺纹来源于英制惠氏螺纹，惠氏螺纹的管路系列与惠氏螺纹牙型组合建立起了英制管螺纹，基本尺寸按1/16锥度关系，1940年，提出惠氏螺纹的非密封管螺纹系列（BSP系列）；1956年，单独颁布英制非密封管螺纹标准（BS 2779）。
ISO标准内的英制管螺纹已转化为米制单位制、英制管螺纹的米制化方法非常简单，将原来管螺纹的英寸尺寸乘以25.4就转化为毫米尺寸。

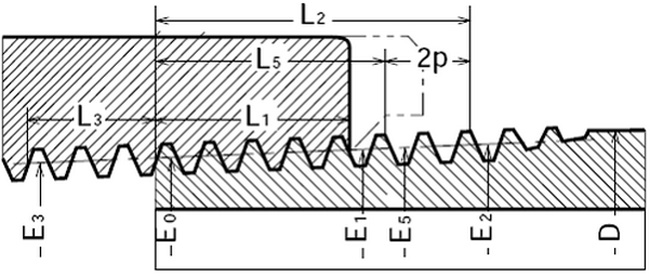

英制密封管螺纹有两种配合方式：“柱/锥”和“锥/锥”，两种英制密封管螺纹使用不同的螺纹环规（圆柱螺纹环规和圆锥螺纹环规）和螺纹塞规（基准平面的位置不同，两者基准平面相距半牙）。欧洲国家主要采用“柱/锥”配合螺纹；而欧洲以外国家则主要采用“锥/锥”配合螺纹.。
英制密封管螺纹为一般用途的密封管螺纹，使用中要在螺纹副内加入密封添料，其特点是比较经济，加工精度要求适中，不加密封添料就可以保证密封连接的螺纹为干密封管螺纹，英制管螺纹体系内没有干密封管螺纹.。
美制管螺纹是由罗伯特.布立格于1840年提出，1919年一般用途密封管螺纹被颁布为美国国家标准ASA B2.1-1919，1945年美国又提出了干密封管螺纹，后又颁布了干密封管螺纹的美国国家标准；
我国于1973年开始制定米制锥螺纹标准，1978年颁布了米制锥螺纹标准（GB 1415）和米制非密封管螺纹标准（GB 1414，普通螺纹的管路系列）1992和2003年分别修订了两项国家标准。
|
内螺纹 |
牙距 |
外螺纹外径 |
内螺纹内径 |
每25.4牙数 |
有效螺纹 |
|
G1/16 |
0.907 |
7.723-0.214 |
6.561+0.282 |
28 |
6.5 |
|
G1/8 |
0.907 |
9.728-0.214 |
8.566+0.282 |
28 |
6.5 |
|
G1/4 |
1.337 |
13.157-0.25 |
11.445+0.445 |
19 |
9.7 |
|
G3/8 |
1.337 |
16.662-0.25 |
14.95+0.445 |
19 |
10.1 |
|
G1/2 |
1.814 |
20.955-0.284 |
19.793+0.541 |
14 |
13.2 |
|
G5/8 |
1.814 |
22.911-0.284 |
20.587+0.541 |
14 |
|
|
G3/4 |
1.814 |
26.446-0.284 |
24.117+0.541 |
14 |
14.5 |
|
G7/8 |
1.814 |
30.201-0.284 |
27.877+0.541 |
11 |
|
|
G1 |
2.309 |
33.249-0.36 |
30.291+0.64 |
11 |
16.8 |
|
G1+1/3 |
2.309 |
37.897-0.36 |
34.939+0.64 |
11 |
|
|
G1+1/4 |
2.309 |
41.910-0.36 |
38.952+0.64 |
11 |
19.1 |
|
G1+1/2 |
2.309 |
47.807-0.36 |
44.845+0.64 |
11 |
19.1 |
|
G1+3/4 |
2.309 |
53.746-0.36 |
50.788+0.64 |
11 |
|
|
G2 |
2.309 |
59.614-0.36 |
56.656+0.64 |
11 |
23.4 |
|
G2+1/4 |
2.309 |
65.710-0.434 |
62.752+0.64 |
11 |
|
|
G2+1/2 |
2.309 |
75.184-0.434 |
72.226+0.64 |
11 |
26.7 |
|
G2+3/4 |
2.309 |
81.534-0.434 |
78.576+0.64 |
11 |
|
|
G3 |
2.309 |
87.884-0.434 |
84.926+0.64 |
11 |
29.8 |
|
G3+1/2 |
2.309 |
100.330-0.434 |
97.372+0.64 |
11 |
31.4 |
|
G4 |
2.309 |
113.030-0.434 |
110.072+0.64 |
11 |
35.8 |
|
G5 |
2.309 |
138.430-0.434 |
135.472+0.64 |
11 |
40.1 |
|
G5+1/2 |
2.309 |
151.130-0.434 |
148.172+0.64 |
11 |
|
|
G6 |
2.309 |
163.830-0.434 |
160.872+0.64 |
11 |
40.1 |
|
注：牙型角55° | |||||
