燃气电磁阀工作原理

燃气电磁阀应用范围:

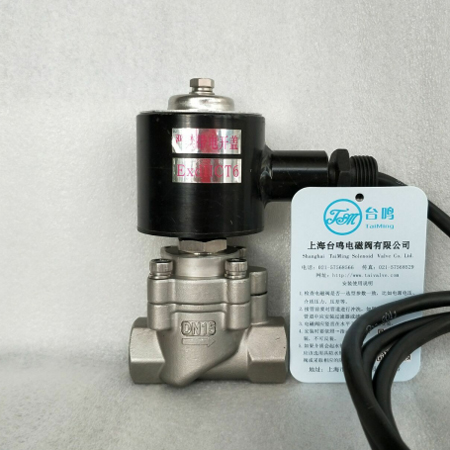

石化、电力、能源、工业炉窑、燃气处理厂、燃气管网、加气站,与燃气泄漏报警系统联接,当工作现场出现燃气或易燃易爆气体泄露时,该紧急切断阀线圈瞬时通电,即可在1秒内快速切断气源,当发现检测到隐患时快速切断,及时制止事故发生。防爆燃气电磁阀图片
燃气电磁阀工作原理:
【常闭型】
当线圈通电时,电磁铁芯吸合,卸压孔打开,主活塞由介质压力推动,打开主阀口,介质流通。
当线圈断电时,主阀口关闭,介质截止。
【常开型】
当线圈通电时,电磁铁芯吸合,卸压孔关闭,主活塞由介质压力推动,关闭主阀口,介质截止。
当线圈断电时,主阀口打开,介质流通。
紧急切断燃气电磁阀工作原理:
【常闭型】
在平常工作中阀门处于开启状态,线圈处于通电状态;当泄漏事故发生时,或异常断电时,线圈瞬间断电,动铁芯分离,连杆失去支撑,在弹簧和活塞重力的作用下,快速关闭主阀口,切断燃气源,并进入自锁状态,再次通电,阀门仍处于关闭状态,不会自动打开;当需阀门打开时,先拧开防护罩,需人工将拉杆拉起到位,并再次通电;电磁阀自锁,管网恢复正常供气。
【常开型】
在平常工作中阀门处于开启状态,线圈处于断电状态,不消耗电能;当泄漏事故发生时,报警器向线圈输入电源,动铁芯吸合,连杆失去支撑,在弹簧和活塞重力的作用下,快速关闭主阀口,切断燃气源,并进入自锁状态。此时撤去电源,阀门仍处于关闭状态,不会自动打开;当工作人员处理完事故,拧开防护罩,线圈无电后,需人工将拉杆拉起,管网恢复正常供气。
带信号反馈功能紧急切断燃气电磁阀原理:
当阀打开时,信号公共线和开信号线接通;当阀关闭时,信号公共线和关信号线接通,随时能观测到电磁阀是否处于正常工作状态,由PLC系统自动控制,在电磁阀的通断都会反馈给PLC系统一个电源信号反馈。

紧急切断燃气电磁阀图片
燃气电磁阀技术参数:
通径范围:DN10-700
控制方式:常开式、常闭式
电源电压:AC110V、AC127V、AC220V、AC380V、DC12V、DC24V、DC36V、DC72V、DC110V
防护型式:防爆型、防爆等级:ExdIICT5、ExdIICT6
压力范围:0-0.1MPa、0-0.6MPa、0-1.6MPa、0-2.5MPa、30MPa、50MPa
介质温度:-40℃、0-80℃、0-150℃
联接方式:内螺纹、法兰
阀体材质:铸钢、304不锈钢、316不锈钢、316L不锈钢
相关电磁阀:燃气紧急切断阀 防爆电磁阀
