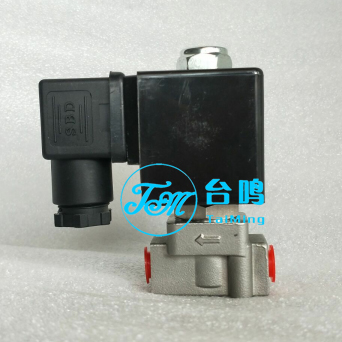

高压微型电磁阀

品牌名称:台鸣Tai Ming
产       地:上海
公称通径:DN0.5~DN20mm
控制方式:常闭/常开
电源电压:DC12V~DC24V/AC110V~AC220V
阀体材质:不锈钢304 316 316L
适用介质:水、气、油、腐蚀流体等
压力范围:0-1.6MPa/2.5MPa/6.4MPa/15MPa/30MPa
连接方式:内螺纹
介质温度:-196℃、-100℃、-40℃、0~80℃、+200℃
选装配置:防水、防爆
手动功能:旋转电磁阀手动开关来控制电磁阀开、闭

高压微型电磁阀型号规格标准,直动式结构、好用的直动式系列微型电磁阀性能稳定可靠,快速启动,零压差开阀,使用寿命长久,应用广泛的微型电磁阀供应。
高压微型电磁阀产品特点:
独特设计;在零压、高压时能正常工作,直动式活塞结构、密封性好、体积小、精美型;开关迅速、精制线圈、线圈功耗小、使用寿命长等特点。
高压微型电磁阀应用范围:
广泛应用于机械、科研、工业窑炉、干燥设备、给排水、航天、船舶重工、石化、电力、化学、轻工、消防、清洗设备、喷泉、管道介质自动化控制等领域;高压微型电磁阀是自动化控制工程、项目改造及机械设备配套的产品。
高压微型电磁阀原理:通电时,电磁线圈产生电磁力把关闭件从阀座上提起,阀门打开;断电时,电磁力消失,弹簧把关闭件压在阀座上,阀门关闭。

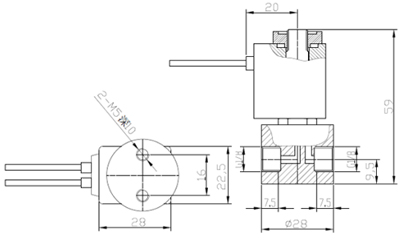

微型电磁阀外形尺寸:

微型电磁阀结构图高压微型电磁阀结构图

公称通径 内螺纹规格尺寸

重量

(KG)

G NPT M Rc L H
DN0.5、DN1 1/8、M8*1 28 60 0.3
DN2、DN3 1/8、1/4 40 90 0.5
DN4、DN5、DN6 1/4 44 115 1.2
DN8、DN10 1/4、3/8 60 135 1.4
DN15 1/2 70 150 1.5
DN20 3/4 85 160 1.8
注:以上尺寸仅供参考、实际尺寸需按压力等级告知

电磁阀工作原理:
常闭型:当线圈通电时,阀芯吸合,电磁阀打开;当线圈断电时,阀芯靠弹簧复位,电磁阀关闭。
常开型:当线圈通电时,阀芯吸合,  电磁阀关闭;当线圈断电时,阀芯靠弹簧复位,电磁阀打开。

注:其它外形尺寸根据压力等级告知,特殊要求可订做。
