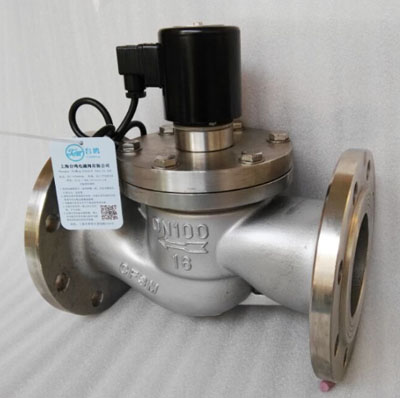

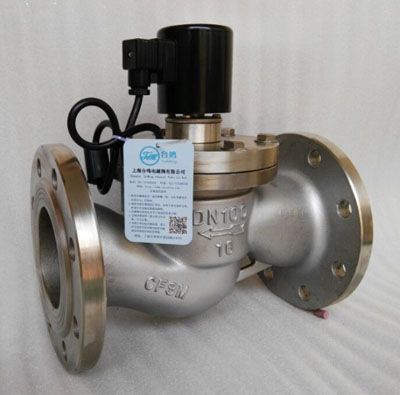

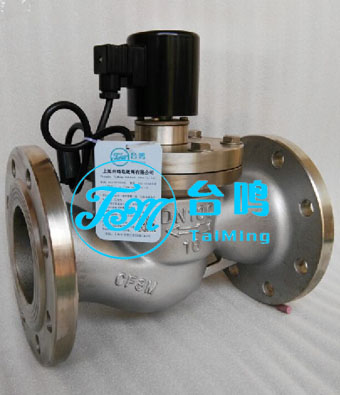

316L全不锈钢电磁阀
工作介质:腐蚀性流体、水、气、油、各种气体或液体
介质温度:-40℃、-10~60℃、0~80℃、0~200℃
环境温度:-40~80℃
工作压力:0.6mpa、1.6mpa、2.5mpa、5mpa
公称通径:DN10~DN1000
电源电压:DC24V、AC220V其余规格可做特殊定货
连接方式:法兰式、焊接式、螺纹等
控制方式:常开(通电关闭)、常闭(通电打开)
防护性能:防尘、防水、防爆
防爆等级:ExdIIBT6
防爆编号:CF991010
出线口接头:M12*1.5mm
接线方式:接线座式;引线式;插头式
阀体材质:不锈钢304、316、316L

【台鸣阀业】长期从事316L全不锈钢电磁阀生产研究,中德合作,引进德国技术和生产设备,316L全不锈钢电磁阀品质更有保证,使用寿命更长,拥有防爆电磁阀防爆证(ExdIIBT6)。



316L全不锈钢电磁阀用途:
316L全不锈钢电磁阀是工业过程自动化控制系统用的执行器。它在接受电控信号后能自动开启或关闭,实现对管道中的流体介质的通断或流量调节控制。
本系列电磁阀可广泛地应用于纺织、印刷、化工、塑料、橡胶、建材、 机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中,ZBSF全不锈钢电磁阀主要用于腐蚀性液体、超净液体和食用液体等液体介质的控制。ZBSF全不锈钢电磁阀主要用于腐蚀气体、超净气体等气体介质的控制。


技术参数:

类目 技术说明
工作介质 腐蚀性流体、超净流体、水、气、油、各种气体或液体
介质温度 -40℃、-10~60℃、0~80℃、0~200℃
环境温度 -40~80℃
工作压力 0.6mpa、1.6mpa、2.5mpa、5mpa
公称通径 DN10~DN1000
电源电压 DC24V、AC220V其余规格可做特殊定货
防爆等级 ExdIIBT6
防爆编号 CF991010
出线口接头 M12*1.5mm
阀体材质 不锈钢304、316、316L

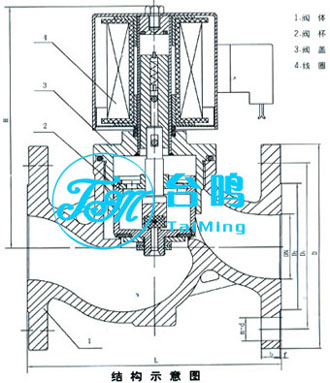

结构示意图:

ZBSF全不锈钢电磁阀ZBSF全不锈钢电磁阀图片
外型尺寸:

DN L H D D1 D2 b f n-d
10 115 148 φ90 φ90 φ41 14 2 4-φ14
15 115 148 φ95 φ65 φ46 14 2 4-φ14
20 115 148 φ105 φ75 φ56 16 2 4-φ14
25 125 148 φ115 φ85 φ65 16 3 4-φ14
32 150 182 φ140 φ100 φ76 18 3 4-φ19
40 165 182 φ150 φ110 φ84 18 3 8-φ19
50 190 192 φ165 φ127 φ92 23 3 8-φ19
65 250 265 φ185 φ145 φ118 20 3 4-φ18
80 270 276 φ200 φ160 φ132 20 3 8-φ18
100 320 373 φ220 φ180 φ156 22 3 8-φ18

316L全不锈钢电磁阀安装须知:
1、安装时电磁阀线圈向上,并保持垂直位置,电磁阀上箭头或标记应与管道流向一致,不得安装在有溅水或漏水的地方
2、电磁阀应保证在电源电压为额定电压的15%-10%波动范围内正常工作。
3、电磁阀的工作介质应清洁无颗粒杂质,电磁阀内件表面上的污物及过滤器,需定期清洁干净。
4、在电磁阀发生故障时,为了及时隔离电磁阀,并保证系统正常运行,最好安装旁路装置
5、安装电磁阀前,管道必须清洗干净。建议在阀前安装过滤器,蒸汽管道安装疏水阀。
6、不能将阀安装在管道的低凹处,以免因蒸汽冷凝水、杂质等沉淀在阀内而防碍动作。
7、电磁阀安装后,管道中不得有反向压差。并需通电数次,使之适温后方可正式投入使用。
8、在管路刚性不足情况下,建议把阀前管道用支架固定,以免电磁阀工作时引起振动。
9、在安装前,要注意看清产品标牌,认真阅读使用说明书,判断产品是否符合使用条件。
10、电磁阀前后管道上需安装压力表,以便观察管道。



316L全不锈钢电磁阀维护保养:
1、建议使用单位指派专人负责使用保养。
2、电磁阀安装后,须通入介质试动作数次,确认正常后方可投入正式使用。
3、应定期清洗阀内外及动铁心吸合面的污物。注意不要损坏密封面。
4、电磁阀较长时间不用时,应关闭阀前手动阀,重新启用时,蒸汽电磁阀应将冷凝水排除干净,并作试动作数次,待开关正常后方可投入使用。
5、使用时间较长时,如活塞与阀座间密封不好,可将活塞密封面重新磨平,再和阀座研磨。
6、工作时,要注意阀门前后压力表,要求工作压力不得超过额定压力,工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时,电磁阀要停止使用,关闭前后手动阀,以防止电磁阀损坏和泄漏。



316L全不锈钢电磁阀--主要特点:
耐蚀:绝大部分零件用不锈钢或铸造不锈钢制成,防腐蚀性能良好。
耐热:电磁部分、密封件全部采用特种耐高温电工材料和密封材料,并采用了有效的隔热措施。
耐磨:选材合理,阀杯和导向套间巧妙地利用流体的润滑作用,减少磨损。
可靠:结构简单、紧凑、融合了直动式和先导间接式电磁阀的优点,在低压差或压差为零情况下也能可靠工作。



316L全不锈钢电磁阀--结构原理:
本阀为分步动作直接先导式电磁阀,根据断电时所处开关状态的不同,可分为常闭电磁阀和常开电磁阀。常闭电磁阀,线圈通电后衔铁在电磁力作用下先带动副阀工启,主阀在所形成的介质压差和电磁力的作用下而开启。线圈断电,衔铁部件复位,主副阀利用介质压力而紧密关关闭。
常开电磁阀,线圈通电后,衔铁在磁力作用下下移,推动副阀阀塞下移,直到和副阀座压紧,副阀关闭,由于主阀阀杯上下压差趋于相等,主阀阀杯由磁力和自重压紧紧密封面,阀门关闭。线圈断电,磁力为零,衔铁和副阀阀塞由弹簧作用上升,副阀打开,主阀阀杯内介质经副阀流走,压力下降,主阀阀杯由下下压差作用向上升起,主阀打开,阀门开启。



订货须知:
1、订货时请注明型号、公称通径、公称压力、工作介质、工作压差、介质温度、电源电压及频率、介质粘度。
2、电磁阀正常工作时的电压为220V,如超过此范围,请订货时注明电压波动量。其它规格电源电压可做特殊订货。
3、阀门的开通时间达12小时以上,请选用常开式电磁阀,当使用环境周围有易燃易爆,请选用防爆型电磁阀。

相关电磁阀:防爆型全不锈钢电磁阀内螺纹全不锈钢电磁阀
