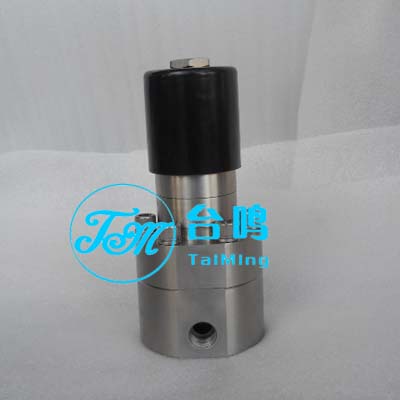

ZCG超高压电磁阀70mpa
通径大小:DN1~100mm
适用介质:水、油、气、蒸汽、燃气、高压清洁流体等
温度范围:-200℃~+650℃
阀体材质:不锈钢304、316、316L
密封材料:聚四氟乙烯(PTFE,F4)
控制方式:常闭式、常开式、双稳态
选配功能:防水、防爆、带阀位信号反馈、带手动开关
防爆等级:ExdIICT5隔爆型IP65
工作电压:DC12V~220V、AC24V~AC220V(特殊电压可订做)
电源连接:引线式、插头式、接线座式
连接方式:内螺纹,外螺纹,法兰,焊接,特殊接口可定做

欢迎来到上海台鸣电磁阀厂ZCG超高压电磁阀产品中心;我公司致力研发与生产ZCG超高压电磁阀适用于石油化工、给水排水、消防设备、医疗机械设备、清洗设备、景观喷灌、加湿设备、液压设备、测试设备、水厂等,上海台鸣电磁阀厂为您提供精准的ZCG超高压电磁阀产品信息,包括高压电磁阀详细参数,高压电磁阀实时报价,高压电磁阀价格行情等信息。提供更多不同材质,不同尺寸,不同压力等级和温度等级的高压电磁阀产品及相关的维修服务,厂家直接供货,价格优势明显,质量过硬,价格优惠。



ZCG超高压电磁阀产品特点:
超高压力、独特设计、先导式活塞结构;线圈功耗小、性能稳定、密封性好、开关迅速;特制线圈、不易烧毁;寿命超长、高压力可做到300MPa。



ZCG超高压电磁阀工作原理

常开型: 当线圈通电时,先导孔关闭,阀上腔由活塞节流孔增压和复位弹簧的推力,电磁阀关闭。当线圈断电时,先导阀芯靠弹簧复位,先导孔打开,阀上腔卸压,活塞靠下腔介质压力推动,电磁阀打开。
常闭型: 当线圈通电时,先导阀芯吸合,先导孔打开,阀上腔卸压,活塞靠下腔介质压力推动,电磁阀打开;当线圈断电时,先导阀芯靠弹簧复位,先导孔关闭,阀上腔由活塞节流孔增压和复位弹簧的推力,电磁阀关闭。




ZCG超高压电磁阀(带阀位信号反馈功能)结构原理:

ZCG超高压电磁阀带信号反馈功能是基于电磁阀本身集成了信号反馈器,由PLC系统自动化控制,在电磁阀的打开和关闭都会反馈给PLC系统一个电源信号,监测出电磁阀的运行工作状态。
当阀打开时,信号公共线和开信号线接通;当阀关闭时,信号公共线和关信号线接通;



ZCG超高压电磁阀(带手动控制功能)性能特点:

常闭型: 阀需自动控制时,手动柄必须处于关闭状态;当线圈失电后,旋转手动柄可控制阀开关;
常开式: 阀需自动控制时,手动柄必须处于打开状态;当线圈失电后,旋转手动柄可控制阀开关;
