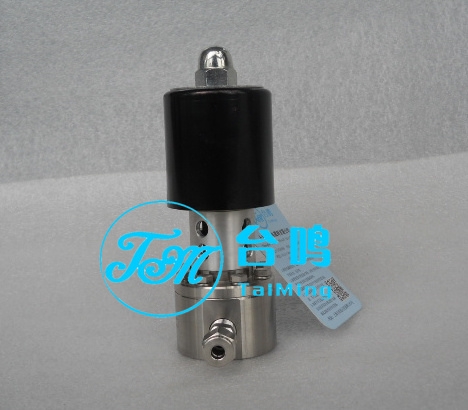

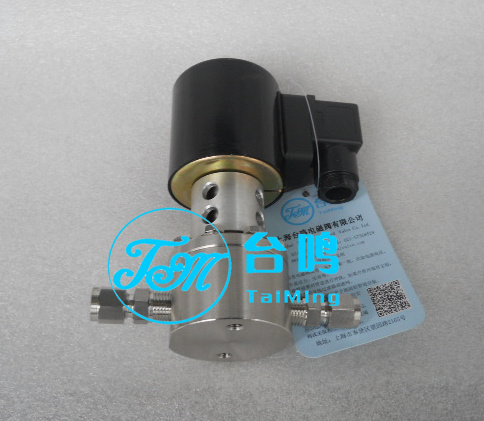

卡套式液氮低温电磁阀

阀体材质:不锈钢
控制方式:常开、常闭
通径范围:DN1-300mm
流体压力:0~10MPa
流体介质:二氧化碳,液氨,液氧,液氮,制冷剂,氟里昂等
流体温度:-200℃
电源电压:AC24V~AC380V、DC12V~DC220V
接线方式:引线式、接线座式、线盒插头
连接方式:内螺纹、外螺纹、法兰、焊接、卡套
选配功能:带手动控制、带信号反馈、防爆
防护等级:IP65 ExdIICT5

超低温液氮电磁阀是自动控制系统中常见的管路开关元件,液氮电磁阀被广泛应用于石油、化工、冶金、纺织、食品、造船、医疗、环保及其他各工业部门的管路装置中,低温液氮电磁阀采用了不锈钢双环活塞加耐-200度低温的密封材料来实现了双层密封,能很好的实现低温环境下的使用,液氮电磁阀长期运用在进行制冷循环或液化循环,如:液态二氧化碳、液氨、液氧、液氮、制冷剂、氟里昂等。



低温液氮电磁阀产品特点:
1、阀芯均为不锈钢活塞式,活塞环用特殊耐低温、耐磨材料制作;
2、耐低温:密封件采用特种耐低温材料,最低温度可达-200度;
3、活塞与金属阀腔不产生直接摩擦,性能稳定,使用寿命长;
特种耐低温材料,设计紧凑,外观精美,特制线圈,不易烧毁,活塞结构,经久耐磨,品质可靠;



低温液氮电磁阀外形尺寸:

公称通径 内螺纹 法兰
G螺纹 L H普通 H防爆 L H普通 L防爆
DN1-2-3 G1/8、G1/4 39 111 125
DN4-5-6 G1/4 43 131 135
DN8 G3/8 60 135 145
DN10 G3/8 60 135 145
DN15 G1/2 72 145 155 98 195 208
DN20 G3/4 85 175 215 110 206 235
DN25 G1 97 190 215 118 230 247
DN32 G1-1/4 115 200 225 145 250 268
DN40 G1-1/2 128 215 235 155 260 280
DN50 G2 149 230 250 173 280 295



液氮电磁阀工作原理:
常开型:当线圈通电时,先导孔关闭,阀上腔由活塞节流孔增压和复位弹簧的推力,电磁阀关闭;当线圈断电时,先导阀芯靠弹簧复位,先导孔打开,阀上腔卸压,活塞靠下腔介质压力推动,电磁阀打开。
常闭型:当线圈通电时,先导阀芯吸合,先导孔打开,阀上腔卸压,活塞靠下腔介质压力推动,电磁阀打开;当线圈断电时,先导阀芯靠弹簧复位,先导孔关闭,阀上腔由活塞节流孔增压和复位弹簧的推力,电磁阀关闭。
