PP带信号反馈功能电磁阀
阀体材质:聚丙稀PP
适用介质:无机酸、碱、盐、气体、水等
介质温度:0~120
公称通径:DN2-50mm
公称压力:0-1.0MPa
控制方式:常开、常闭、换向(三通)
连接方式:螺纹、法兰、宝塔嘴
动作方式:直动式、先导活塞式
电源电压:DC12~220V、AC24~380V
选配功能:防爆、接线座式、引线式
防爆等级:ExdIICT5

PP带信号反馈电磁阀产品简介:
“台鸣”牌PP化工电磁阀具有优良的耐腐蚀性能,耐酸(包括稀硝酸)、碱、盐、气体、水等的腐蚀。
聚丙烯PP带信号反馈功能电磁阀对无极性的烷烃及强极性的羧酸、醇类有较大的抗溶剂能力,少数氧化性酸在浓度较高时对其有较大的腐蚀作用,有一定的刚度和强度,适用温度为0~120℃

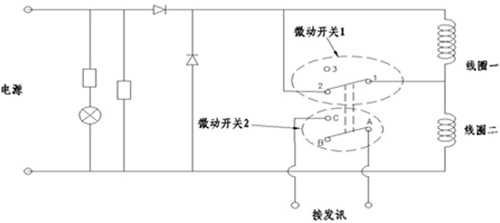

PP带信号反馈电磁阀电磁铁原理如下:
电磁铁通电后,铁芯吸动,接通微动开关2的A脚和C脚,接发讯线短路,发出电磁阀开启信号。断电后铁芯依靠阀体复位装置返回,接发讯线断路,发出电磁阀关闭信号

PP带信号反馈电磁阀原理图:耐腐蚀PP带信号反馈功能电磁阀
PP带信号反馈功能电磁阀外形尺寸:

序号
规格
连接尺寸
螺纹
法兰
螺纹防爆
法兰防爆
1进2出
2进1出

宽φ×高
宽φ×高
宽φ×高
宽φ×高
宽φ×高
宽φ×高
1
DN2DN3M 8×1 G1/8"
45X95





2
DN2DN3  G1/4"3/8"
45X95





3
DN4m 8×1 G1/8"
45X95





4
DN4  G1/4" G3/8"
45X95





5
DN5DN6 G1/4"3/8"
50X97



50X130
50X120
6
DN8DN10 3/8
50X105



55X165
55X135
7
DN15 1/2"
65×130
120X95X138
69X147
120X95X173
65X180
65X150
8
DN20 3/4"
75×150
131X105X165
75X160
131X105X185
75X195
75X160
9
DN25 1 "
90×160
165X115X195
90X170
165X115X195
95X215
95X175
10
DN32 1¼"
115×205
195X140X230




11
DN40 1½ "
120×220
205X150X245




12
DN50  2"
155×260
260X165X275




相关产品:不锈钢带信号反馈电磁阀 法兰带信号反馈电磁阀
