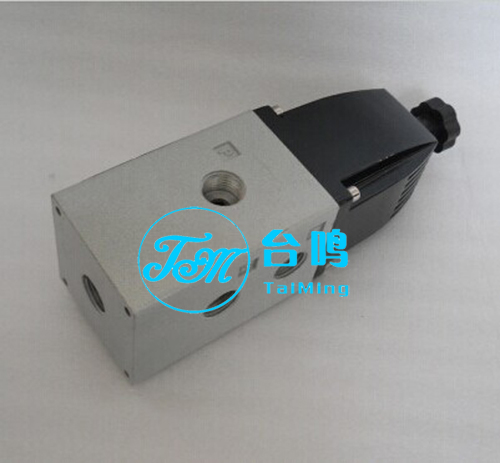

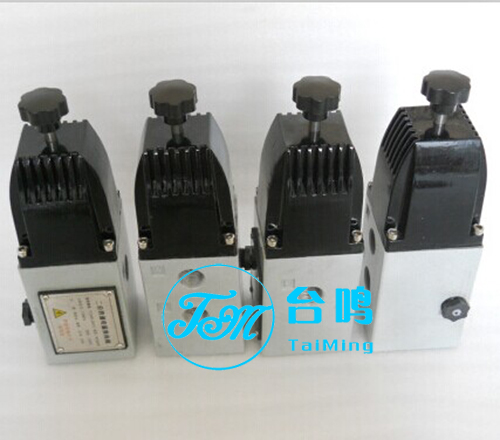

二位四通电磁阀

订货须知 Order indication
订货时须注明:Please note in the order
1、产品型号及名称 1、Product name and code
2、电源电压       2、Supply voltage
3、订货数量       3、Quantity
4、交货日期       4、Delivery time
备注:
电磁阀的使用工况:安装环境,使用介质,介质温度,管道压力;
电磁阀的技术标准:通径大小,连接方式,电源电压,控制方式;
电磁阀的特殊要求:结构长度、带手动控制功能;

本阀是零压启动直动电磁阀,在工作系统中,电磁铁接受电信号,使推动阀芯换向,改变介质流通方向,电信号消失后,阀芯靠弹簧自动复位,达到自动控制的目的,并带有手动装置。它结构简单、动作可靠、维修方便、密封性能好、耐污、耐振、寿命长等优点。二位四通电磁阀特别适用于钢铁,铸造,排污等环境条件恶劣的工作场所。
二位四通换向阀技术参数:
公称通径:15mm
公称压力:1.6Mpa
工作压差:0~1.0Mpa
流通介质:水液、空气、油等无腐蚀性液体
介质温度:≤60℃(不冻结)
允许温升:85℃
额定流量:10m3/h
工作寿命:60万天
电源电压:AC220V、DC24V
消耗功率:30W左右
二位四通电磁阀安装及维修:
1、电磁滑阀可任意位置安装。
2、安装时,P为介质进口、“A”、“B”为介质出口,“O”为排放口。

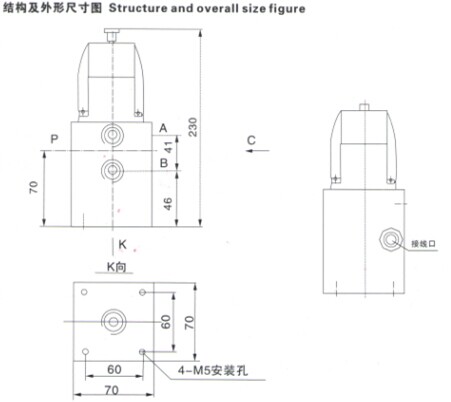

3、接管螺纹为G1/2(或可按拥护要求改为M20×1.5)见外型尺寸图。
4、管路连接处不得漏气,按管前需先用干燥压缩空气将管道内灰尘及赃物吹净,并且阀前要安装大于100目的过滤器。
5、阀的故障:有通电不换向;停电不复位;泄漏三种。故障原因:线圈可能烧掉或连接不牢固;阀芯卡住;弹簧损坏,密封圈破损等。排除故障:更换线圈或重新连接;清洗阀芯,更换弹簧或密封件。
备注:二位四通电磁阀是安装在气动,液动执行机构上配套使用。
