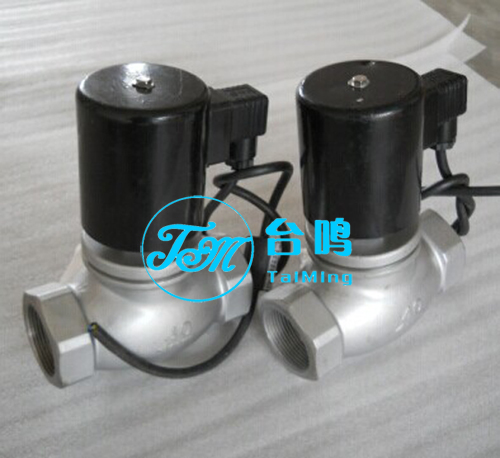

ZQDF蒸汽电磁阀是工业过程自动化控制系统用的执行器，它在接受电控信号后能自动开启或关闭阀门，实现对管道中流体介质的通断或流量调节控制，从而对系统中的温度、流量、压力等参数进行自动调节或远程控制。
本系列电磁阀产品可广泛应用于纺织、印染、化工、塑料、橡胶、建材、机械、电器、表面处理等生产和科研部门以及浴室、空调等人们日常生活设施中。ZQDF系列主要用于空气、蒸汽、煤气等气体介质的控制；ZQDF-Y系列主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质，同时也用于粘度小于4°E的油类。
ZQDF不锈钢电磁阀主要技术参数
|
型号 |
ZQDF-1 |
ZQDF-2 |
ZQDF-3 |
ZQDF-1Y |
ZQDF-2Y |
ZQDF-3Y |
|
公称压力MPa |
1.6 | |||||
|
工作压差MPa |
DN15～50 |
0～1.6 | ||||
|
DN65～100 |
0.05～1.6 | |||||
|
介质种类 |
煤气、空气等 |
饱和蒸汽 |
过热蒸汽或高温气体 |
水油液体 |
热水、油 |
油 |
|
介质温度℃ |
≤60 |
≤180 |
≤220 |
≤60 |
≤180 |
≤220 |
|
电源电压 |
AC220V其余规格可作特殊订货 | |||||
|
使用寿命 |
按JB/T7352-94规定 | |||||
|
泄漏量m1/min |
按JB/T7352-94·F规定 | |||||
|
功耗 |
AC≤70VA DC≤60W | |||||
|
防爆标志 |
dIIBT4 | |||||
|
防爆证编号 |
CE991010 | |||||
|
出线口接头 |
内螺纹M20×1.5 | |||||
|
环境温度 |
-40～+60℃ | |||||
ZQDF电磁阀外形尺寸及连接形式表
|
公称通径DN |
外形尺寸 |
内螺纹 |
外形尺寸 |
法兰连接 | |||||||
|
H |
L |
G |
H |
L |
D |
D1 |
D2 |
b |
f |
N-d | |
|
15 |
148 |
92 |
1/2 |
176 |
130 |
95 |
65 |
46 |
14 |
2 |
4-Φ14 |
|
20 |
3/4 |
181 |
150 |
105 |
75 |
56 |
16 |
2 |
4-Φ14 | ||
|
25 |
110 |
1 |
210 |
160 |
115 |
85 |
65 |
3 |
4-Φ14 | ||
|
32 |
182 |
120 |
1-1/4 |
221 |
180 |
140 |
100 |
76 |
18 |
3 |
4-Φ18 |
|
40 |
140 |
1-1/2 |
230 |
200 |
150 |
110 |
84 |
3 |
4-Φ18 | ||
|
50 |
192 |
162 |
2 |
252 |
230 |
165 |
125 |
99 |
20 |
3 |
4-Φ18 |
|
65 |
265 |
290 |
185 |
145 |
118 |
3 |
4-Φ18 | ||||
|
80 |
276 |
310 |
200 |
160 |
132 |
3 |
4-Φ18 | ||||
|
100 |
373 |
350 |
220 |
180 |
156 |
22 |
3 |
4-Φ18 | |||
