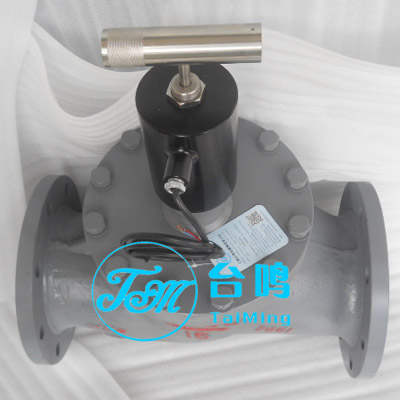

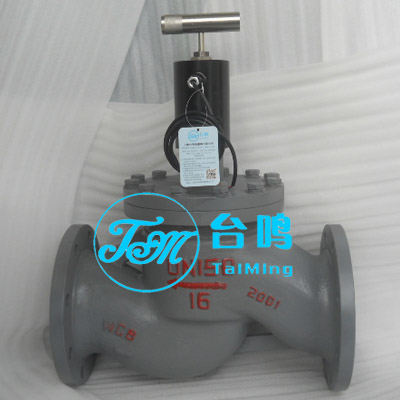

燃气紧急自动切断阀
控制方式:常开、常闭
通径范围:DN25~DN800
电源电压:DC12~110V;AC24~220V
阀体材质:铸钢、不锈钢
适用介质:燃气、油、腐蚀流体等
压力范围:0~1.6MPa
温度范围:-40~+100℃
介质粘度:小于50C St(大于时需定制)
防护性能:防尘、防爆、防水
接线方式:接线座式;引线式;插头式
连接方式:法兰、焊接、内螺纹

燃气紧急切断阀概述
燃气紧急自动切断阀是燃气管道的安全紧急切断装置,可与燃气泄漏报警器系统连接或消防及远程自动/手动紧急切断气源确保用气安全,满足安全管理规范,符合燃气事故处理要求。



燃气紧急切断阀分类
燃气紧急自动切断阀按控制方式可分为常闭型燃气紧急切断阀和常开型燃气紧急自动切断阀,阀体材质有铸钢和不锈钢。
       常开型燃气紧急切断阀系列产品属工业级手动复位关阀、交(直)流电脉冲驱动关阀且开关状态自保持的隔爆型防爆电磁阀;当燃气发生泄漏、报警器报警给电磁阀通电时,阀门自动关闭;开阀需经人工手动开启。
       常闭型燃气紧急切断阀系列产品属工业级供电时手动复位开阀、断电阀门自动关闭且开关状态自保持的隔爆型防爆电磁阀;当电磁阀供电、阀门处于开启状态,发生燃气泄漏、报警器报警给电磁阀断电,阀门会自动关闭,开阀需电磁阀供电状态经人工手动开启。



燃气紧急自动切断阀特点

隔爆防爆: 防爆罩采用钢铁材料制造,可防外部冲击力,防水抗环境温度变化。
关阀方式: 通过给线圈断电来关闭阀门(常闭型);通过给线圈通电来关闭阀门(常开型)。
开阀方式: 供电状态下手动开启(常闭型);手动开启(常开型),开阀需到现场人工操作。
保持方式: 双稳态功能,无任何动力下保持常开及常闭状态。
关阀速度: 小于1秒;65毫秒快速关闭
结     构: 阀内介质与外部完全隔离,安全可靠。
密封性能: 三点一线(导向销、手动杆、活塞),密封严密。
动 密  封: 双级密封,动密封环具有磨损自动补偿功能,寿命延长。



紧急自动切断阀工作原理:
常闭型:
在平常工作中阀门处于开启状态,线圈处于通电状态;当泄漏事故发生时,或异常断电时,线圈瞬间断电,动铁芯分离,连杆失去支撑,在弹簧和活塞重力的作用下,快速关闭主阀口,切断燃气源,并进入自锁状态,再次通电,阀门仍处于关闭状态,不会自动打开;当需阀门打开时,先拧开防护罩,需人工将拉杆拉起到位,并再次通电;电磁阀自锁,管网恢复正常供气。
常开型:
在平常工作中阀门处于开启状态,线圈处于断电状态,不消耗电能;当泄漏事故发生时,报警器向线圈输入电源,动铁芯吸合,连杆失去支撑,在弹簧和活塞重力的作用下,快速关闭主阀口,切断燃气源,并进入自锁状态;此时撤去电源,阀门仍处于关闭状态,不会自动打开;当工作人员处理完事故,拧开防护罩,线圈无电后,需人工将拉杆拉起,管网恢复正常供气。
